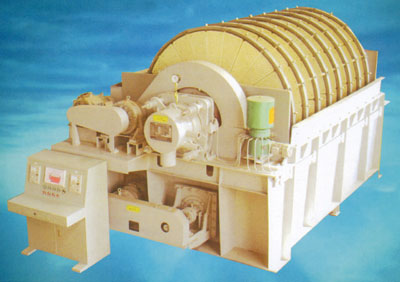

盤式真空過濾機是一種通用的固液分離設備,過濾圓盤由調速電機通過減速器和開式齒輪傳動來驅動,使之在裝滿礦漿的槽體中以一
定的轉速連續轉動。當過濾圓盤上的某一個濾扇處于過濾吸附區時,借助于真空泵的作用在過濾介質兩側形成壓力差,使固體物料吸
附在過濾介質(濾布)上并形成濾餅而濾液則經過濾液管及分配頭排出。當這一個濾扇從礦漿液位中脫離而進入脫水區后,濾餅在真空
的抽吸力作用下,水不斷與濾餅分離,進一步從濾液管及分配頭排出,濾餅因此而干燥。進入卸料區后,濾餅在反吹風和刮刀的作用下,
從濾盤上卸下并落入排料槽中,由集礦皮帶運輸機運走,整個作業過程連續不斷地進行
其主要技術特點如下
1、結合現有濾扇使用的一些缺陷，我們設計的新型濾扇，脫水孔分布均勻，孔率合理，強度大（濾扇材料為高強度工程塑料），使用壽命長，壽命平均提高1---1.5倍，而且濾布的使用壽命長。同時濾扇的有效面積較大，提高了過濾機的處理能力。
2、對濾液管的結構進行了優化設計，徹底排除了原法蘭連接處由于膠皮老化產生的漏氣現象。
3、攪拌軸軸端采用國內首創“橡膠、永磁鐵、水封”三重組合柔性密封方式，有效的防止了礦漿滲漏。
4、采用特制耐磨硼鑄鐵摩擦片，剛?cè)嵯酀?jì)密封效果好。
5、濾液管為高強度耐磨陶瓷復合鋼管，壽命延長5倍以上。
6、采用10個弧形小壓塊連續互扣將濾扇壓住定位在一個平面內。使檢修人員更換濾扇或?yàn)V布時工作量減少，勞動強度大幅降低。
7、傳動無級變速，依物料的濃度及流量調節（交流調速電機或變頻器）以求達到理想的工作效果。
8、干油泵集中多點自動潤滑，保證設備正常運行。
該機是為了鐵精礦、有色金屬精礦脫水工作而特別設計的新型盤式真空過濾機，也適合在洗煤選礦、非金屬礦、化工、環保作業中使用。
 |
